ValueRAM KVR32S22D8/16

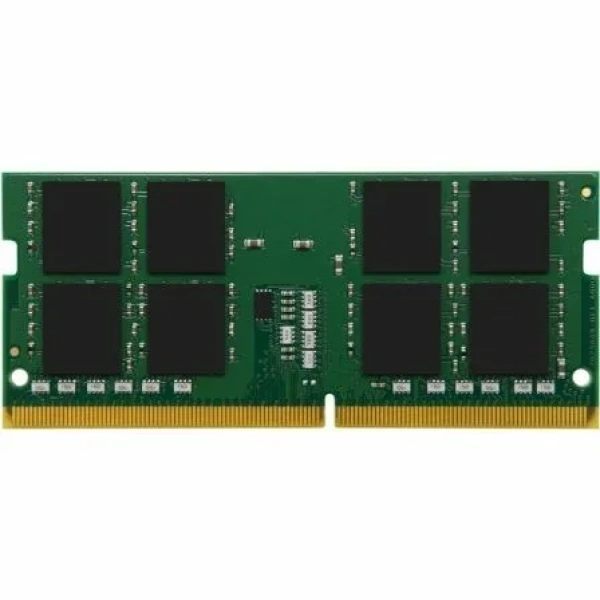

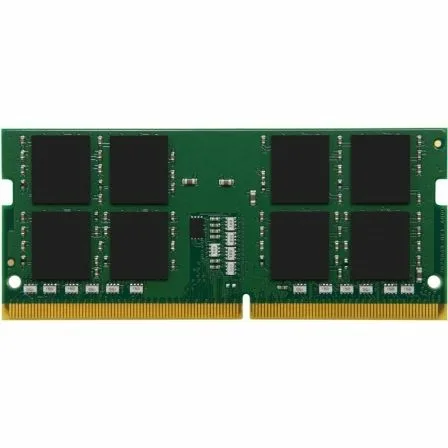

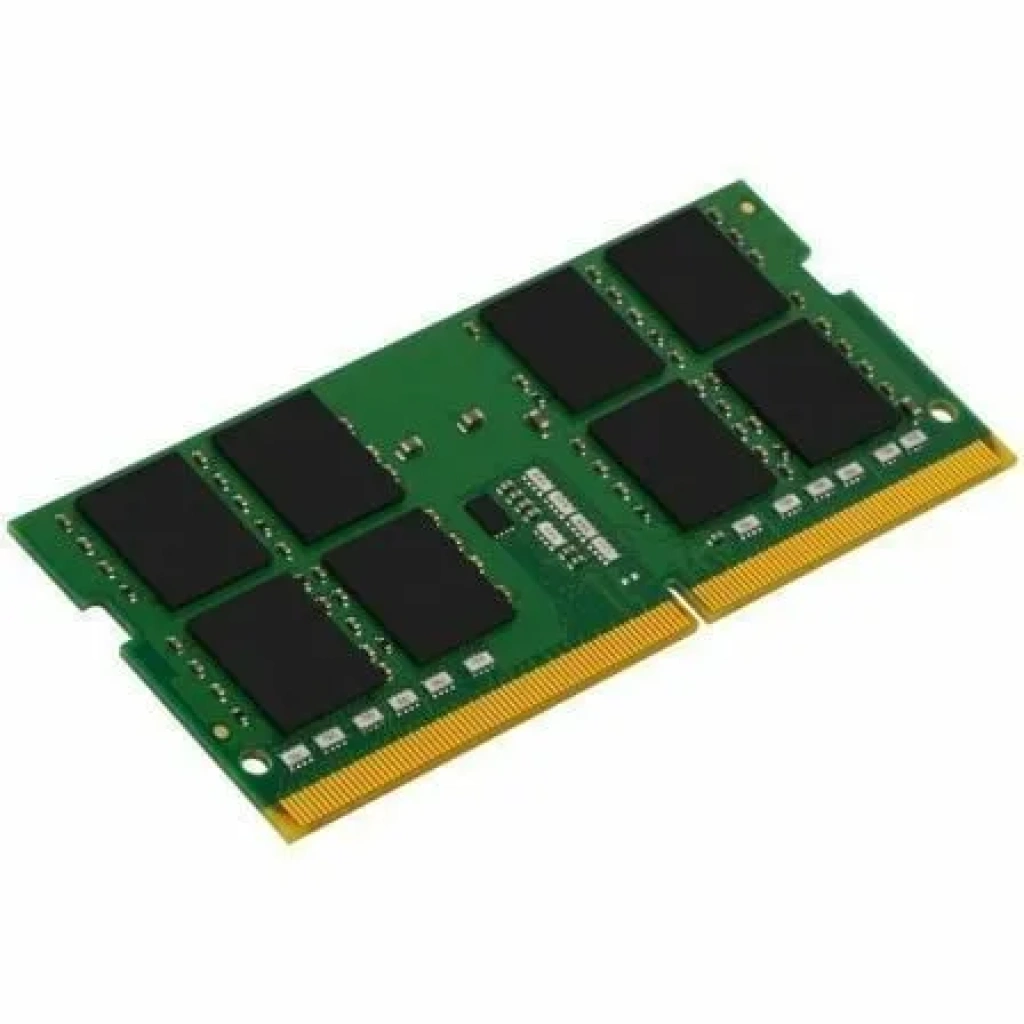

Este documento describe la ValueRAM KVR32S22D8/16, que es un módulo de memoria DDR4-3200 CL22 SDRAM (Synchronous DRAM) de 2G x 64 bits (16GB), 2Rx8, no ECC, basado en dieciséis componentes FBGA de 1G x 8 bits. El SPD está programado con la latencia estándar JEDEC DDR4-3200 de 22-22-22 a 1.2V. Este DIMM de 260 pines utiliza contactos de oro.
Características
- Fuente de alimentación: VDD = 1.2V Típico
- VDDQ = 1.2V Típico
- VPP = 2.5V Típico
- VDDSPD = 2.2V a 3.6V
- Terminación interna nominal y dinámica (ODT) para señales de datos, estroboscópicas y de máscara
- Auto-refresh de bajo consumo (LPASR)
- Inversión de bus de datos (DBI) para el bus de datos
- Generación y calibración de VREFDQ en el chip
- Dual-rank
- EEPROM de detección de presencia en serie (SPD) a bordo I2
- 16 bancos internos; 4 grupos de 4 bancos cada uno
- Rebanada fija de ráfaga (BC) de 4 y longitud de ráfaga (BL) de 8 a través del conjunto de registro de modo (MRS)
- BC4 o BL8 seleccionables sobre la marcha (OTF)
- Topología Fly-by
- Bus de comandos y direcciones terminados
- PCB: Altura 1.18” (30.00mm)
- Cumple con RoHS y libre de halógenos
Especificaciones
- CL(IDD): 22 ciclos
- Tiempo de ciclo de fila (tRCmin): 45.75ns (mín.)
- Tiempo de comando de refresco a activo/refresco (tRFCmin): 350ns (mín.)
- Tiempo activo de fila (tRASmin): 32ns (mín.)
- Clasificación UL: 94 V – 0
- Temperatura de operación: 0°C a +85°C
- Temperatura de almacenamiento: -55°C a +100°C
”
