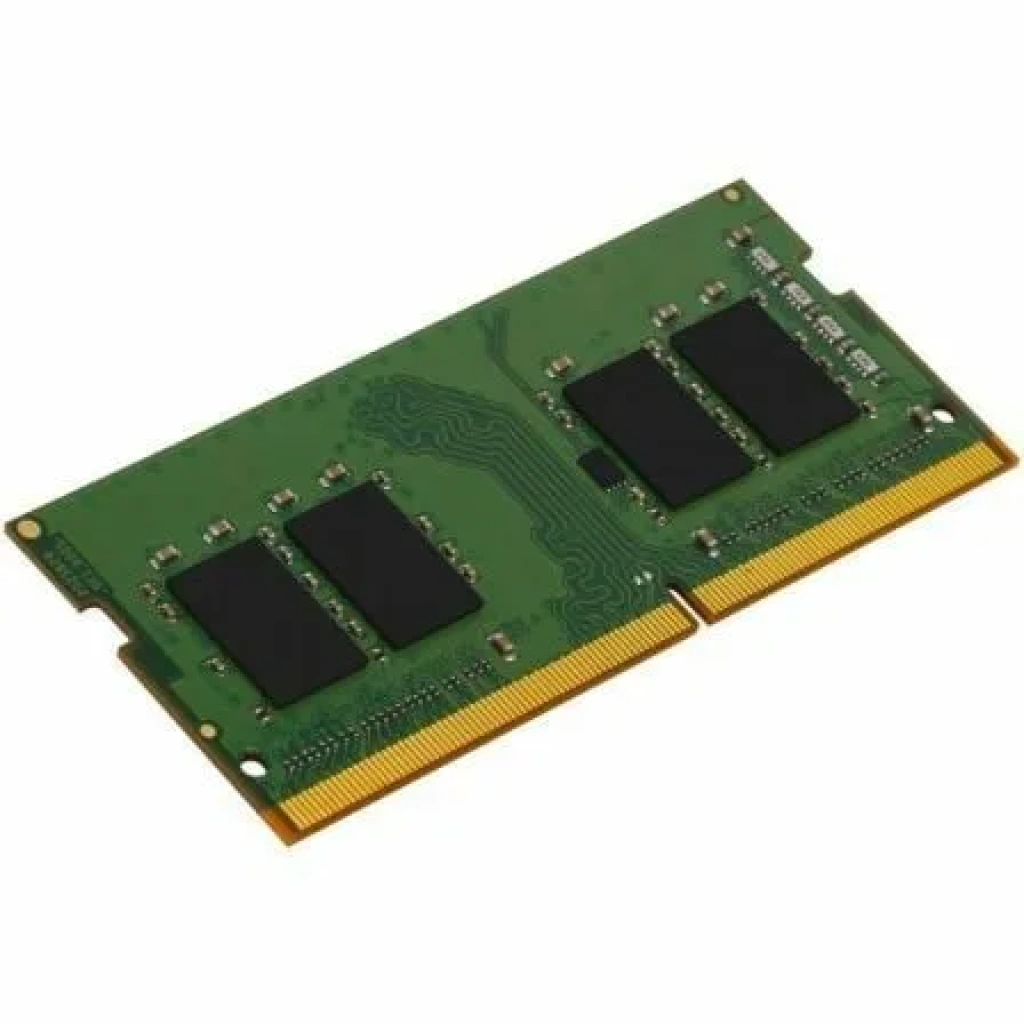

Este documento describe el KVR32S22S6/8 de ValueRAM como un módulo de memoria DDR4-3200 CL22 SDRAM (Synchronous DRAM) de 1G x 64 bits (8 GB), 1Rx16, basado en cuatro componentes FBGA de 1G x 16 bits.

El SPD está programado según la latencia estándar JEDEC DDR4-3200 de 22-22-22 a 1,2 V. Este SODIMM de 260 pines utiliza contactos de oro

Características

• VDDQ = 1,2 V típico
• VPP = 2,5 V típico
• VDDSPD = 2,2 V a 3,6 V
• Terminación nominal y dinámica en el chip (ODT) para señales de datos, luz estroboscópica y máscara
• Autoactualización de bajo consumo (LPASR)
• Inversión de bus de datos (DBI) para bus de datos
• Generación y calibración de VREFDQ en el chip
• Rango único
• EEPROM de detección de presencia serial (SPD) I2 integrada
• 8 bancos internos; 2 grupos de 4 bancos cada uno
• Corte de ráfaga fijo (BC) de 4 y longitud de ráfaga (BL) de 8 a través del conjunto de registros de modo (MRS)
• BC4 o BL8 seleccionables sobre la marcha (OTF)
• Topología de paso
• Bus de direcciones y comando de control terminado
• PCB: Altura de 1,18” (30,00 mm)
• Compatible con RoHS y libre de halógenos
